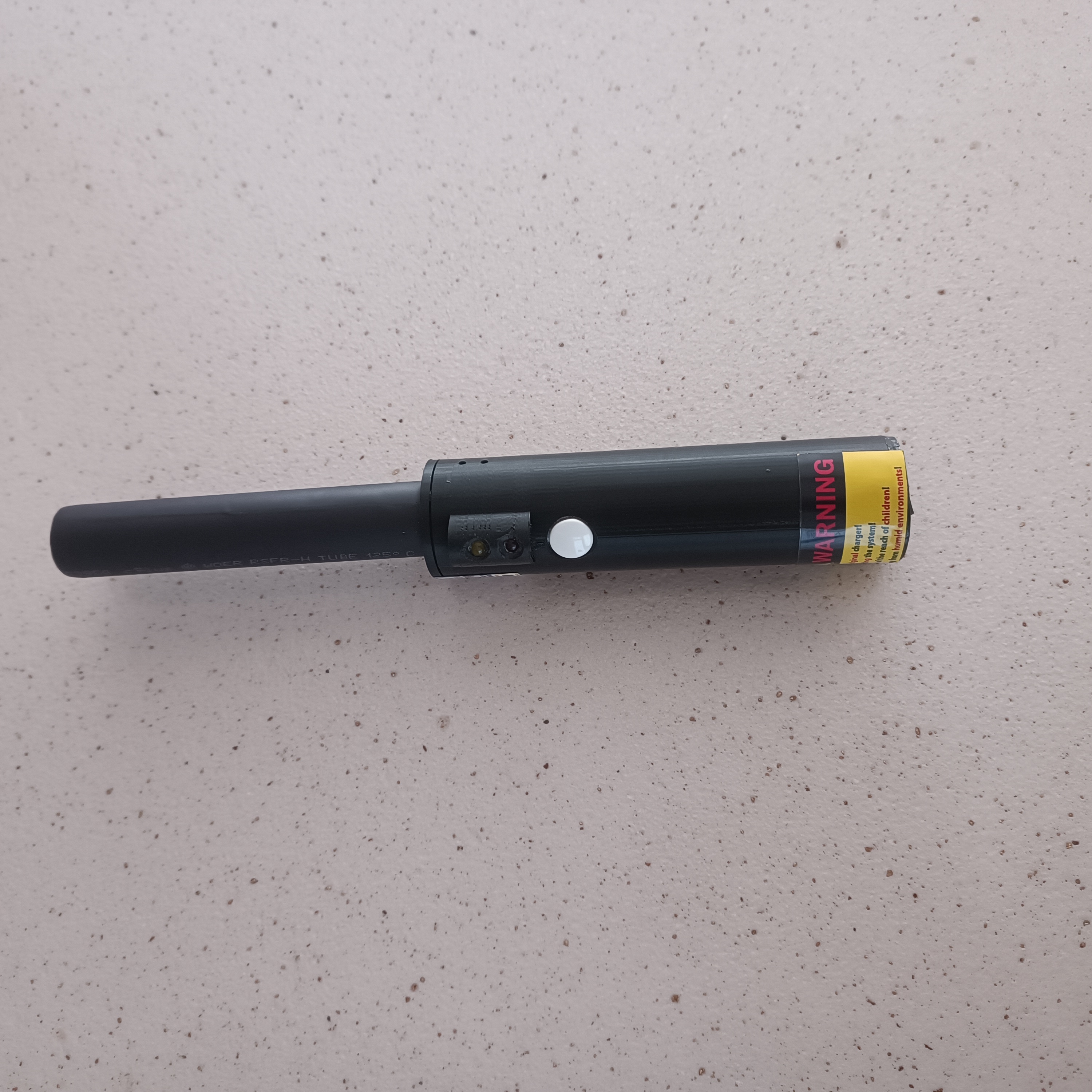

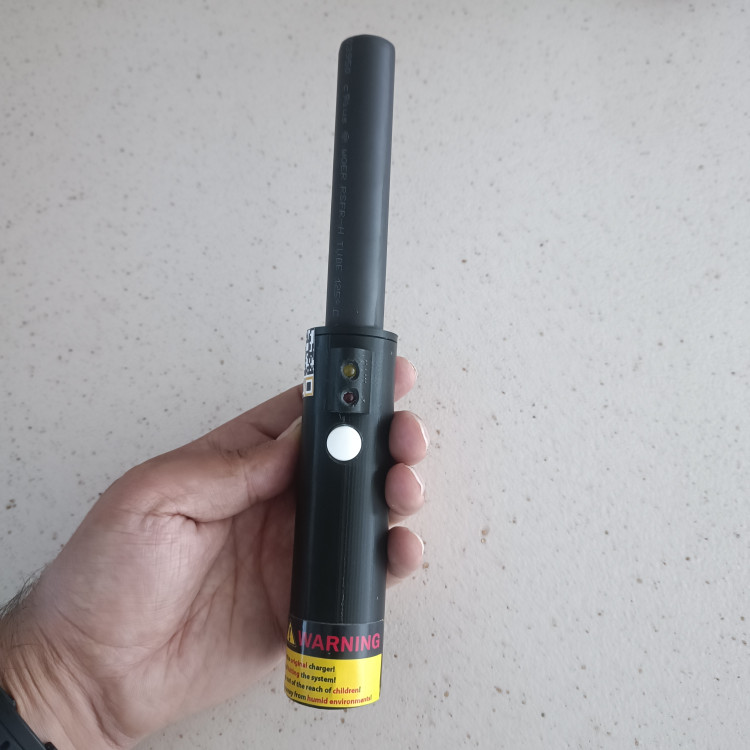

پین پوینتر مهندسی معکوس گرت



---

بررسی و توضیح پین‌پوینتر تفکیک‌دار (مهندسی معکوس شده)

1. معرفی کلی دستگاه

این پین‌پوینتر یک فلزیاب دستی کوتاه‌برد است که با روش مهندسی معکوس از نمونه‌های تجاری طراحی و پیاده‌سازی شده و توانایی تشخیص و تفکیک فلزات آهنی و غیرآهنی را دارد. نمایش نوع فلز به‌صورت دو LED مجزا انجام می‌شود و دستگاه برای عملیات کاوش دقیق، بررسی هدف در حفاری و شناسایی سریع فلزات بسیار مناسب است.

---

2. مشخصات عملکردی

• عمق تشخیص فلزات بزرگ: تا حدود ۳۰ سانتی‌متر

• عمق تشخیص فلزات ریز (سکه، قطعات کوچک): حدود ۱۰ سانتی‌متر

• نوع تفکیک:

  • فلزات آهنی → LED مخصوص (مثلاً قرمز)

  • فلزات غیرآهنی → LED مخصوص (مثلاً سبز)

• سیستم هشدار: نوری (و در صورت طراحی، قابل توسعه به صوتی یا ویبره)

• کاربری: نقطه‌زنی دقیق (Pinpointing)

---

3. اصول عملکرد الکترونیکی

این پین‌پوینتر معمولاً بر پایه یکی از این روش‌ها کار می‌کند:

الف) القای پالسی (PI) با تحلیل پاسخ فلز

• ارسال پالس‌های جریان قوی به سیم‌پیچ

• تحلیل زمان فروپاشی میدان مغناطیسی

• فلزات آهنی و غیرآهنی دارای پاسخ زمانی متفاوت هستند

• این اختلاف با مقایسه دامنه یا تأخیر سیگنال تشخیص داده می‌شود

ب) نوسان‌ساز القایی (VLF / BFO اصلاح‌شده)

• تغییر فرکانس یا دامنه نوسان در حضور فلز

• فلزات آهنی باعث افت فاز و دامنه متفاوت نسبت به غیرآهنی‌ها می‌شوند

• مقایسه سیگنال مرجع و سیگنال کویل منجر به تفکیک می‌شود

---

4. بخش تفکیک آهنی و غیرآهنی

تفکیک در این دستگاه به‌صورت آنالوگ یا نیمه‌دیجیتال انجام شده و شامل مراحل زیر است:

1. تقویت سیگنال دریافتی از کویل

2. فیلتر کردن نویز محیطی

3. مقایسه مشخصات سیگنال (دامنه، فاز یا زمان فروپاشی)

4. عبور از مدار مقایسه‌گر (Comparator)

5. فعال شدن LED مربوطه بر اساس نوع فلز

این روش تفکیک ساده ولی کاربردی بوده و برای پین‌پوینتر بسیار مناسب است، زیرا سرعت پاسخ بالا و مصرف انرژی کمی دارد.

---

5. کویل و تأثیر آن بر عمق

• کویل به‌صورت تک‌لوپ یا فرریت‌دار طراحی شده

• قطر کوچک کویل باعث دقت بالا در نقطه‌زنی شده است

• برای فلزات بزرگ، سطح مقطع بالاتر باعث افزایش عمق تا ۳۰ سانتی‌متر می‌شود

• برای فلزات ریز، محدودیت فیزیکی کویل عمق را به حدود ۱۰ سانتی‌متر محدود می‌کند (طبیعی و استاندارد)

---

6. مزایا

✅ تفکیک آهنی / غیرآهنی با نشانگر ساده و سریع
✅ مناسب برای کاوش دقیق در حفاری
✅ مصرف انرژی پایین
✅ مدار نسبتاً ساده و قابل تعمیر
✅ مناسب استفاده در کنار فلزیاب‌های اصلی

---

7. محدودیت‌ها

⚠️ تفکیک در عمق‌های نزدیک به حداکثر، دقت کمتری دارد
⚠️ فلزات آلیاژی ممکن است پاسخ مرزی ایجاد کنند
⚠️ تحت تأثیر خاک‌های شدیداً معدنی (در صورت نبود بالانس زمین)

---

8. جمع‌بندی مهندسی

این پین‌پوینتر مهندسی معکوس‌شده، با وجود ساختار ساده، عملکردی کاربردی و قابل‌اعتماد دارد و برای تفکیک سریع فلزات در فواصل کوتاه بسیار مؤثر است. عمق تشخیص مناسب، تفکیک نوری واضح و طراحی فشرده، آن را به گزینه‌ای مناسب برای کاربران حرفه‌ای و نیمه‌حرفه‌ای تبد
